СЕКЦИЯ ЗА СЕРВИЗИ
Предишни версии на BLUE TRONIC
Софтуер за работа с BLUE TRONIC Ver. 3.x
ИЗТЕГЛИ ВЕРСИЯ ЗА BT 3.x - BT VER. 2.3.5.2
| Газовият компютър BLUE TRONIC е снабден със сервизен софтуер, разработен с цел бързо и лесно да се настроят параметрите на контролера. Демонстрационната програма може да изтеглите от тук. Софтуерът визуализира данните от работата на двигатела - ламбда сонда, газови времена, обороти, налягания на газта и на вакуума, и температура, като част от тях се представят в осцилоскопна диаграма. Датчикът за измерване на температурата се калибрира бързо и лесно. | ||

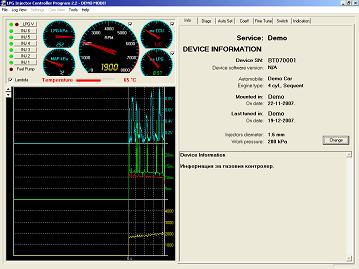

В информационната секция сервизният софтуер показва данните за газовия контролер. Записва се информация типа на двигателя, сервиза, в който е монтиран компютъра, датата на монтажа, както и сервиза и датата, когато последно са правени настройки. Когато живите данни са спрени, графиките на осцилоскопа могат да бъдат разглеждани и по този начин да бъде анализирана настройката и работата на контролера. ИЗТЕГЛИ СОФТУЕР |
|
|
|

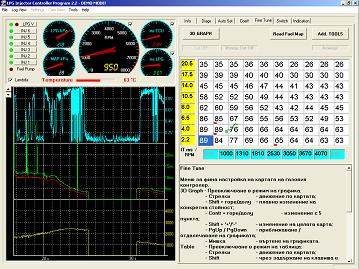

Режимът на фина настройка предлага попълването на 64 режима на работа на двигателя, както и на 16 изключения. Задават се праговите времена на впръскване, оборотите и коефициентите на добавено време за всеки режим. Има възможност за програмиране както на отделен режим, така и на цели сектори от картата, както и на цялата карта наведнъж. ИЗТЕГЛИ СОФТУЕР
|
|
|
Както в табличното, така и в графичното изразяване на картата има възможност за автоматично изчисление на параметрите по три зададени режима. Нагласените карти могат да се зареждат и запаметяват в паметта на персоналния компютър.
ИЗТЕГЛИ СОФТУЕР |
|
|
|

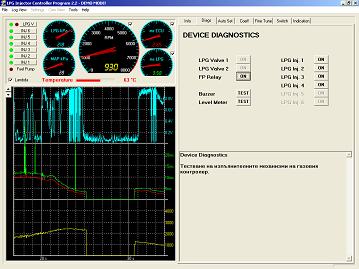

В диагностичната част на програмата има възможност за тестване на изпълнителните механизми на газовия контролер. Това са газовите дюзи и клапани, звуковите сигнали и газовия нивомер на бутилката.
ИЗТЕГЛИ СОФТУЕР |
|
|

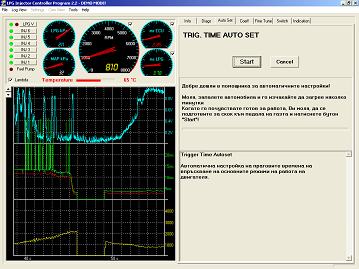

Режимите на работа на двигателя могат да бъдат зададени чрез менюто за определяне на праговите времена на впръскване.
ИЗТЕГЛИ СОФТУЕР |
|
|
|

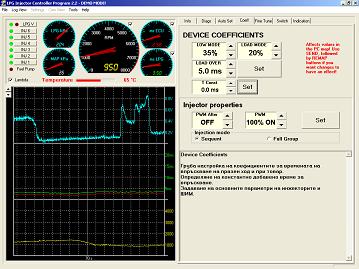

Чрез груба настройка на параметрите на газовия контролер може изключително бързо да се състави карта за режим на празен ход и режим на товар, както и да се зададе константно добавено време върху времената на впръскване на газта. Също така се определят параметрите на широчинно-импулсната модулация (ШИМ) и типа на работа на инжекционния двигател (sequent или full group). ИЗТЕГЛИ СОФТУЕР |
|
|

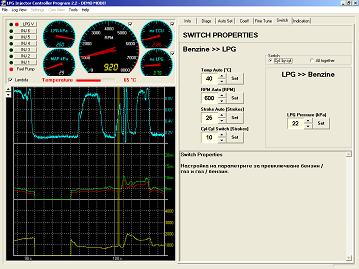

Софтуерът дава възможност за настройка на параметрите на превключване от бензин на газ и обратно. Задават се температурата на превключване и оборотите, както и начинът на превключване.
ИЗТЕГЛИ СОФТУЕР |
|
|
|

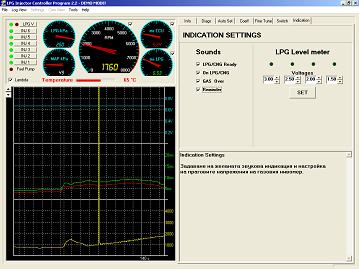

В последното меню е предоставена възможност за избор на желаните звукови сигнали, с които газовият контролер съобщава състоянията си на работа. Настройват се праговите напрежения на газовия нивомер.
ИЗТЕГЛИ СОФТУЕР |
|

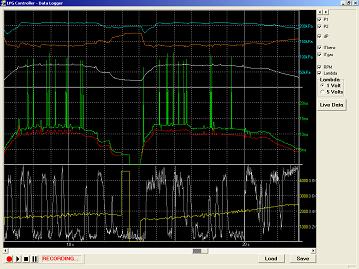

Допълнителен модул към сервизния софтуер е т. нар. "Data Logger", с чиято помощ е възможно наблюдението в реално време на всички параметри на работа на двигателя. Потребителят има възможност да запише наблюдаваните данни във файл, както и да ги разглежда и анализира. Модулът е в процес на разработка. ИЗТЕГЛИ СОФТУЕР |
|
|
)
)
)
)
)
)
)
)
)
