Монтажни схеми на BLUE TRONIC, версия 4.4LC

Преди да пристъпите към монтаж на газовия инжекцион, моля запознайте се с някои основни стъпки, които трябва да предприемете предварително!

Mounting scheme for LPG/CNG controller BLUETRONIC 4.4LC

*При монтаж на механична инжекция кабелът "+ бензинови инжектори" (пин 11 на букса PWA-20) се свързва към KL. 15 (+12V през контакт)!!!

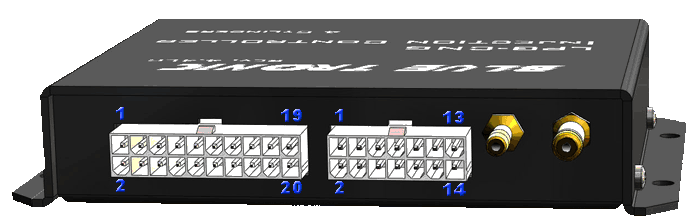

20 pin букса PWA-20

Pin No.

Цвят

Предназначение

1.

сив

импулс газов инж. 2

2.

бял

импулс газов инж. 1

3.

кафяв

импулс газов инж. 4

4.

син

импулс газов инж. 3

5.

черен

маса захранване - към купе или маса акумулатор

6.

черен

7.

м. кафяв
м. син

+ газов инжектор 4
+ газов инжектор 3

8.

м. сив
м. бял

+ газов инжектор 2
+ газов инжектор 1

9.

червен

+12 V – през предпазител 20 A към + акумулатор

10.

червен

11*.

червен*

+ бензинови инжектори*

12.

жълт

вх. обороти мех. инж. (опц.)

13.

м. бял

импулс бенз. инж. 1

14.

бял

бенз. инж. 1 от ECU

15.

м. сив

импулс бенз. инж. 2

16.

сив

бенз. инж. 2 от ECU

17.

м. син

импулс бенз. инж. 3

18.

син

бенз. инж. 3 от ECU

19.

м. кафяв

импулс бенз. инж. 4

20.

кафяв

бенз. инж. 4 от ECU

14 pin букса PWA-14

Pin No.

Цвят

Предназначение

1.

зелен

комуникация RX

2.

оранжев

комуникация TX

3.

сив

ламбда сонда 1

4.

оранжев

вх. нивомер от бутилка

5.

лилав

ламбда сонда 2 (опц.)

6.

2х черен
черен
кафяв

маса клапан
маса комуникация
маса бутон

7.

бял

изх. към нивомер на панела

8.

зелен

+ зумер

9.

жълт

бутон панел

10.

сив

светодиоди панел

11.

зелен

вх. от темп. сензор

12.

кафяв

изх. за реле за прекъсване на бензинова помпа

13.

син

+ газов клапан

14.

черен

розов

KL. 15 (+ през контакт)
бутон



Монтаж на BLUE TRONIC Обратно горе
